图纸简介:非标设备下载-非标自动化机构下载-滑动位置分度机构下载:规格目的・动作使用了球头柱塞的滑动位置分度机构。对象工件集成电路规格:W29×D29×H4.5mm特点规格・尺寸外形尺寸 W220×L495

图纸参数:

sldprt

  • 发布作者:baile100
  • 图纸格式:sldprt
  • 文件大小:4.52M
  • 可否编辑:不可编辑
  • 图纸版本:Solidworks
  • 所需积分:15

图纸列表 详细介绍

非标设备下载-非标自动化机构下载-滑动位置分度机构下载:

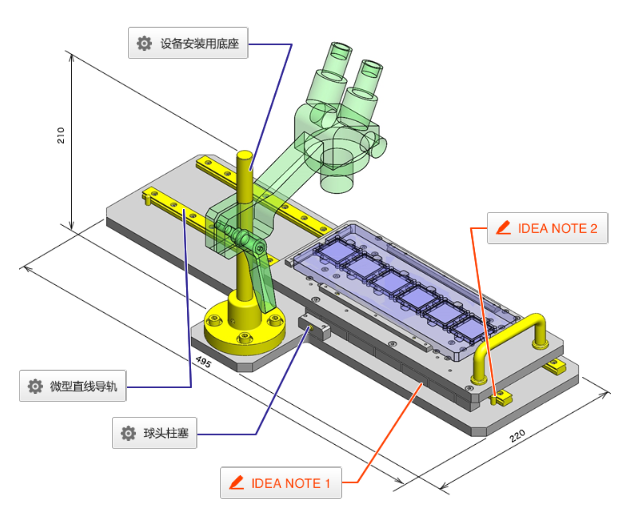

滑动位置分度机构下载图片


滑动位置分度机构下载规格:

目的・动作

使用了球头柱塞的滑动位置分度机构。

对象工件

集成电路

规格:W29×D29×H4.5mm


滑动位置分度机构特点:

规格・尺寸

外形尺寸 W220×L495×H210mm

精度・负载

固定状态:8~10N (800g~1kg左右)

操作时所需的瞬间最大力:16~18N (1.6~1.8kg左右)

(仅开始的瞬间,移动时的操作力为300g左右)

主要零件的选型依据

直线导轨

操作频率较高且需顺利旋转球头,因此选择滚轮型。


滑动位置分度机构下载设计要点

主要零件的计算过程

验证球头柱塞的固定力是否可确保所需的直线导轨固定力。

计算球头柱塞固定力

缺口用V形槽的角度为单侧45度,因此柱塞安装负载与操作力相同,

将柱塞的行程设定为0~0.1mm(几乎零接触)时,固定力为8.1~10.1N。

设定时为+0.2mm,因此通过V形槽的最大负载为16~19N。


⇒固定力采用负载值容许范围内的BPRM6

构造制作与设计要点

可通过直线上带缺口的零件,以一定节距进给工件。

滑动位置分度机构下载技术要求
