3D图下载:

非标自动化机构下载



料架传送装置下载

1302 2020-08-19 12:01 下载次数:42 图纸分类:非标自动化机构下载

< >

图纸简介:非标设备下载-非标自动化机构下载-料架传送装置下载​:规格目的・动作将层叠的工件从料架手工转送到另一料架的装置。环境·操作性无尘室对象工件工

图纸参数:

sldprt

  • 发布作者:baile100
  • 图纸格式:sldprt
  • 文件大小:3.99M
  • 可否编辑:可编辑,含参数
  • 图纸版本:Solidworks
  • 所需积分:20

图纸列表 详细介绍

非标设备下载-非标自动化机构下载-料架传送装置下载:

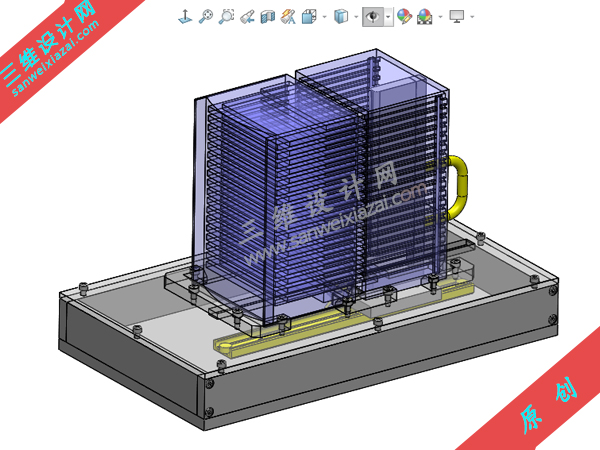

料架传送装置下载图片


料架传送装置下载规格:

的・动作

将层叠的工件从料架手工转送到另一料架的装置。

环境·操作性

无尘室


对象工件

工件:陶瓷板+料架

陶瓷板尺寸:W76×D93×H4

料架尺寸:W80×D100×H165

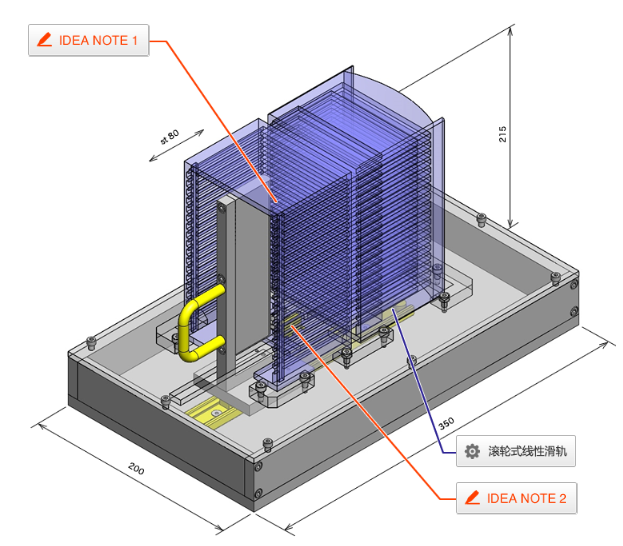

料架传送装置下载特点:

规格・尺寸

外形尺寸:W200×L350×H215

行程:80


精度・负载

压块松动:±1mm

主要零件的选型依据

由于精度较低,采用低价的直线运动导轨也没有问题。


设计要点

主要零件的计算过程

与料架内的间隙1mm匹配,滚轮式线性滑轨的间隙为0.15mm。这种结构无问题。

构造制作与设计要点

手动时会因操作而导致负载和速度不稳定,因此采用了内置轴承的滚轮式线性滑轨。

考虑推板的刚性,以免上下发生位移。
