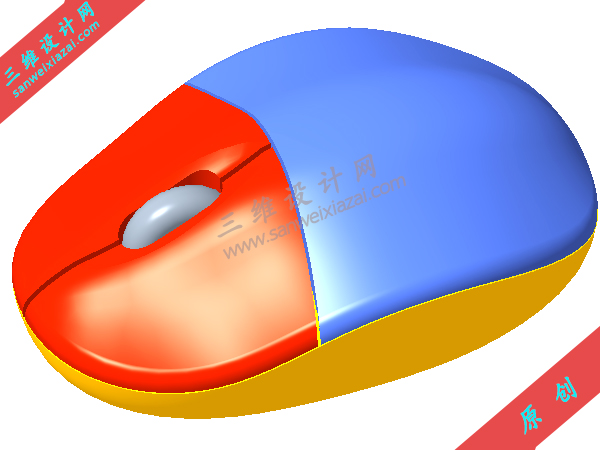

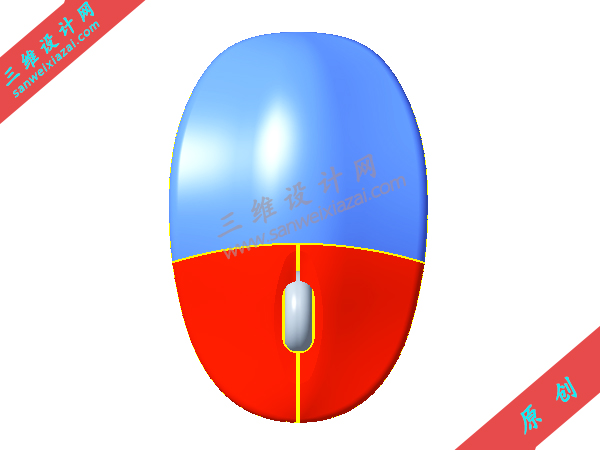

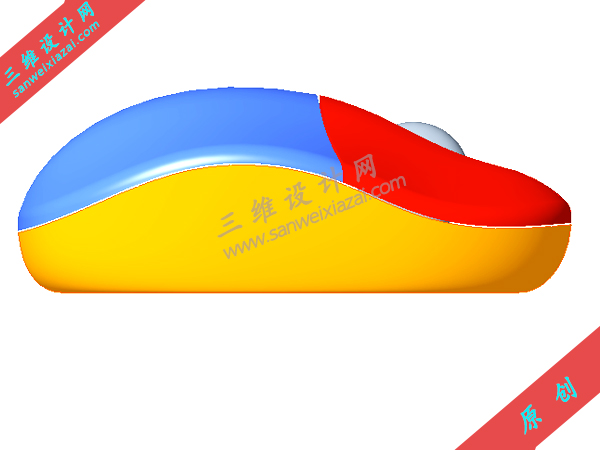

鼠标造型设计

ProE/Croe曲面下载-鼠标造型设计：

文件格式：.prt & asm

文件版本: creo4.0

鼠标造型设计方法：首先建立主控件,并在主控件中建立若干个分型曲面,然后在装配模式下由主控件拆分出各个零件的体积块.

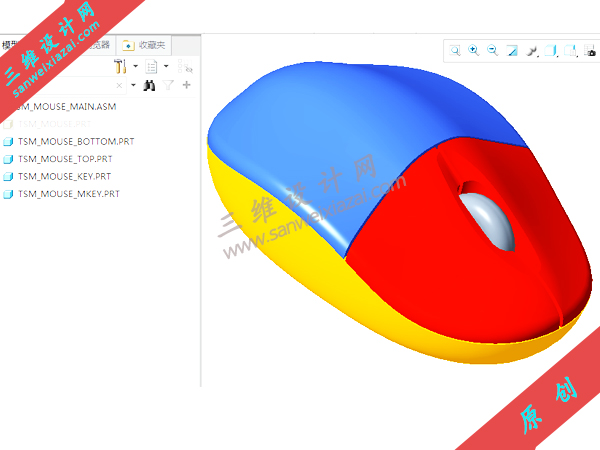

采用自顶而下的设计方法,主要涉及主控件的应用和在装配模式下进行零件设计。

设计步骤:

步骤1: 新建文件零件.

1.1 单击 "新建" 按钮,打开 "新建" 对话框.

1.2 在“新建”对话框中,接受默认的 “类型” 选项为 “零件”，"子类型”选项为 “实体”。在“名称”文本框中输入“tsm mouse“,取消勾

选“使用默认模板”复选框，单击确定”按钮。

1.3  在弹出的“新文件选项”对话框中，在模板”选项组中选择“mmns part solid , 单击“确定”按钮，进入零件模块的设计界面。

步骤2：草绘曲线1

2.1 在功能区“模型”选项卡的“基准”面板中单击“草绘”按钮，弹出“草绘”对话框 。

 2.2 选择TOP基准平面作为草绘平面，以 RIGHT基准平面为“右”方向参考，单击  0  设置草绘”按钮，进入草绘模式。

2.3 绘制图11-2所示的曲线(矩形)

2.4 单击“确定”按钮√  离为  捕捉  步骤3草绘曲线2。  在“基准”面板中单击“草绘”按钮，弹出“草绘”对话框。  选择 RIGHT基准平面作为草绘平面，以TOP基准平面为“左”方向参考，单击草绘”按钮。
绘制图11-3所示的曲线(矩形)
单击“确定”按钮√

35.00  35.00   TOP
日

50.00
100.00  100.00

 RIGHT
