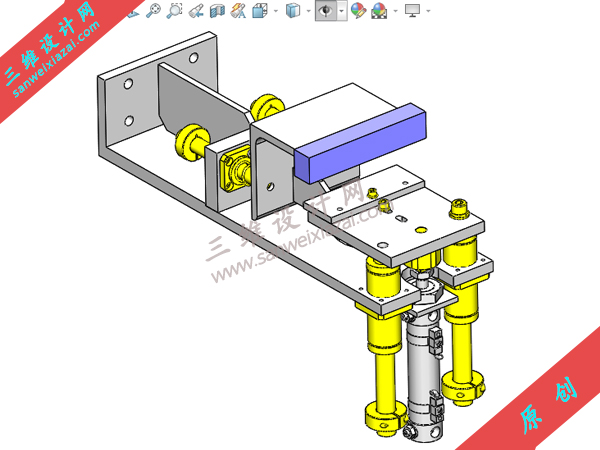

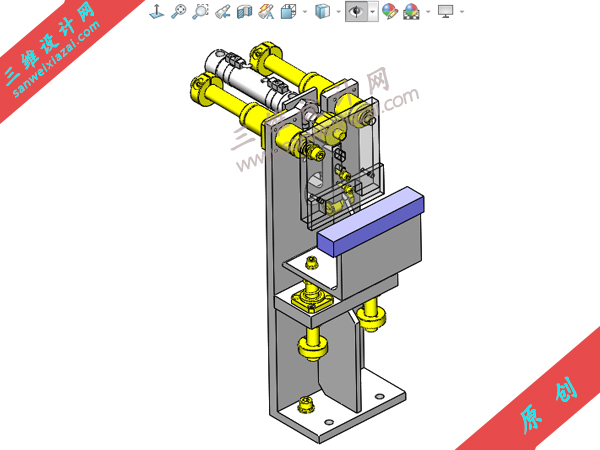

图纸简介:裁切机构下载: 切断机构下载: ​目的・动作 使用了组合推杆和凸轮导向避让机构,通过1个气缸执行2个动作,以实现切断。 动作顺序:①气缸伸出②凸轮机构的卷帘门打开③切断工件④气缸返回⑤凸轮机构的卷帘门关闭

图纸参数:

其他文件

  • 发布作者:baile100
  • 图纸格式:其他文件
  • 文件大小:5.53M
  • 可否编辑:可编辑,含参数
  • 图纸版本:Solidworks
  • 所需积分:20

图纸列表 详细介绍

裁切机构下载:

切断机构下载:

目的・动作

  • 使用了组合推杆和凸轮导向避让机构,通过1个气缸执行2个动作,以实现切断。
  • 动作顺序:①气缸伸出②凸轮机构的卷帘门打开③切断工件④气缸返回⑤凸轮机构的卷帘门关闭

对象工件

  • 树脂外壳
    外形:W125×D25×H20
    工件重量:0.08kg

特点

规格・尺寸

  • 行程:50mm
  • 外形尺寸:W120×D217×H374

精度・负载

  • 弹簧的压缩负载:20N
    弹簧常数:1.0N/mm

主要零件的选型依据

  • 弹簧
    • 选择重量大于上方组件的弹簧。
  • 气缸
    • 选择可产生压紧弹簧所需的压紧力的气缸。
      另外,选择推力可水平移动工件的气缸。

设计要点

主要零件的计算过程

  • 选择可产生压紧弹簧所需的压紧力的气缸。
  • 弹簧
    • 负载=弹簧常数×位移量×使用数量=1.0N/mm×10mm×2个=20 N>9.6 N(弹簧承受的负载)
  • 气缸
    • 选择可沿垂直方向产生40N(=20×2:2倍安全系数)负载的气缸。
    • 从产品目录中选择推力为90N的气缸,求出缸筒内径dmm。
    • 缸筒内径dmm=√(推力×4/(负载率×使用压力×π))=√(90 N×4/(0.5×0.4MPa×π))=23.9mm
    • 因此,选择φ25mm的气缸。

构造制作与设计要点

  • 传送导轨与推杆联动的机构。
  • 通过凸轮机构打开卷帘门并进行切断的同步设计构成
